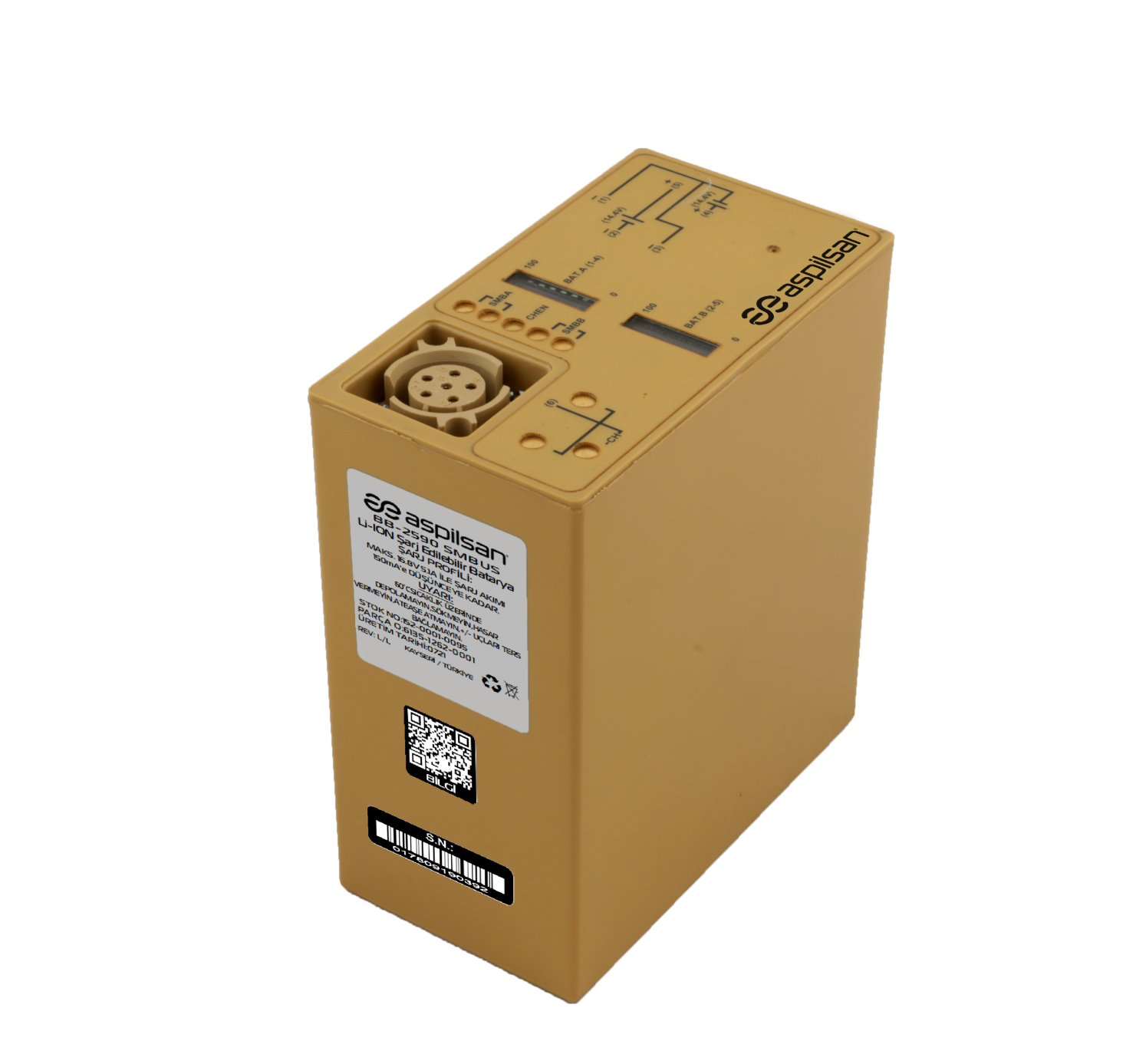

BB 2590 SMBUS Li-Ion Rechargeable Taba Sızdırmaz Bataryası

BB 2590 SMBUS Li-Ion Rechargeable Taba Sızdırmaz Bataryası içerisinde 2 adet 14.4V nominal gerilime sahip lityum iyon batarya blokları bulundurmaktadır. Bu bloklar kendi içinde izoledir. Kullanıcı batarya bloklarını paralel 14.4V 18Ah konfigürasyonunda veya seri 28.8V 9Ah konfigürasyonunda kullanabilir.

Tablo 1 Batarya Özellikleri

• Farklı kimyadaki (kurşun asit aküler gibi), farklı modeldeki, farklı kapasitedeki ve farklı üreticilere ait bataryalar ile hiçbir konfigürasyonda aynı anda kullanmayınız.
• Üç aydan daha uzun süren depolamanın ardından kullanmadan önce standart şarj yöntemi ile şarj ediniz. Altı aydan uzun süren depolamaların ardından batarya kapasitesini test ediniz.
• Çalışma sırasında batarya alışılmadık bir koku çıkarırsa, ısınırsa, şekli değişirse veya başka herhangi bir anormal durum görünürse, bataryanın bağlantısını kesin. Bu sorunlardan herhangi biri gözlemlenirse lütfen ASPİLSAN Enerji A.Ş ile iletişime geçiniz.

Aşağıdaki durumlarda BB-2590 6.4 Ah bataryamız garanti kapsamı dışında/kullanıcı hatası olarak belirlenmektedir. Bu durumlar;

• 6 ayda bir bakım destek şarj/deşarjının yapılmaması,
• Batarya dışında oluşabilecek fiziksel bir darbe,
• Bataryanın sıvı teması tespit edilmesi durumunda,
• Bataryanın kullanım profillerine uygun olarak kullanılmaması,

Şeklinde sıralanmaktadır. Bataryaya ait herhangi bir sorunuz olması durumunda destek@aspilsan.com mail adresine danışabilirsiniz.

• Bataryaları sadece üretici tarafından önerilen şarj profilini verebilen şarj cihazları ile şarj ediniz. Harici bir güç kaynağı ile şarj edilmesi durumunda ürün spesifikasyonunda belirtilen şarj gerilim ve akım değerlerini aşmayın. Şarj cihazının CC-CV (Sabit akım-Sabit gerilim) şarj profiline sahip olduğundan emin olun.
• Boşta beklerken ısınmış veya deforme olmuş bataryaları şarj veya deşarj etmeyiniz.

Batarya Şarj İşlemi

Şarj için uygun sıcaklık değer aralığı 0°C ila 30°C‘dir.

Şarj işlemi aşağıdaki gibi yapılmalıdır:

• Batarya BB-2590 şarj cihazı ile uygun değer aralığında şarj edilmelidir. Bu batarya için uygun şarj profili her bir blok için 16.8V/5.1A ile şarj akımı 150mA’e düşünceye kadar bataryanın şarj edilmesidir. Bataryaya uyumlu şarj cihazı şarj işleminin tamamlandığına dair uyarı verene kadar şarj işlemine devam edilmelidir. Şarj işleminde ASPİLSAN marka 152-0002-0006 ve 152-0002-0029 stok numaralı şarj cihazları kullanılabilir.
• Bataryayı Tablo – 1’de belirtilen sıcaklık aralıkları ve şarj şekilleri dışında kullanmak batarya performansını ciddi bir şekilde etkileyebilir.

Uyarı: Batarya, harici dc güç kaynağı ile şarj edileceği durumda; A ve B bloğu birbirlerinden izole edilmiş şekilde maksimum gerilim ve maksimum akım değerleri aşılmadan şarj edilebilir. Bu işlem için ASPİLSAN markalı 152-0002-0019 veya 152-0002-0022 stok numaralı ürünler kullanılabilir.

Şarjın tamamlandığı, bataryanın maksimum gerilimine ulaştığı ve ürün spesifikasyonunda belirtilen şarj sonlandırma akımına ulaştığı zaman, batarya şarj işlemini sonlandıracaktır. Bu durumda batarya belirli miktar deşarj edilmeden şarj işlemine izin vermeyecektir.

Uyarı: Şarj edilebilmesi için Ch-En pinine 5V gerilim uygulanmalıdır.

Batarya Deşarj İşlemi

Deşarj işlemi, bu batarya için Tablo-1’de tanımlandığı şekilde deşarj koşullarına (akım, sıcaklık) uygun olarak yapılmalıdır.

Bataryayı belirtilenden daha yüksek yükte veya daha yüksek sıcaklıkta deşarj etmek, bataryaya zarar verebilir veya performanslarını düşürebilir.

Batarya tamamen deşarj olduğunda, elektronik devre bataryanın daha fazla deşarj olmasını önlemek için çıkışını pasif hale getirebilir. Bu durumda çıkış gerilimi 0V olarak görülebilir. Batarya şarj edildikten sonra tekrar kullanım için çıkışını aktif hale getirecektir.

Batarya Tablo-1’de verilen sıcaklık koşullarında ve doğru şarj seviyesi dikkate alınarak depolanmalıdır. Önerilen saklama koşulları +10°C ila +30°C, kuru ve temiz bir yüzeyde ve tercihen orijinal ambalajında saklanmasıdır. +50°C ve 60°C arasındaki kısa depolama dahi, daha yüksek kendi kendine deşarj, daha düşük performans ve iç hücrelerin şişmesine neden olabilir.

• Depolama bakım şarj periyodu: 6 ay (Tam şarjlı durumda iken)
• Maksimum elektronik ekipman tüketimi: <%10/Ay (Tam dolu bir bataryanın 1 ay uygun sıcaklık koşullarında depolanması halinde, şarj seviyesi depolama süresinin sonunda %90 olacaktır.)
• Hücrelerin kendi kendine deşarjı (şarj durumu ne kadar yüksek olursa, kendi kendine deşarj oranı o kadar yüksek olur).

Depolama süresinin sonunda daha fazla “Aşırı deşarj durumu” oluşmasını önlemek için minimum %5’lik bir şarj durumu gereklidir.

Diğer durumlar için lütfen ASPİLSAN’a danışın.

Not: Aşırı deşarj (“10V altındaki batarya”) performansları ciddi ve kesin bir şekilde etkileyebilir.

Depolamadan sonra batarya voltajı düşükse veya 0V değerinde ise, batarya koruma devresi muhtemelen ‘uyku moduna’ girmiştir. Böyle bir durumda, bir veya daha fazla hücrenin voltajının, hücrenin zarar görebileceği bir seviyenin altına düşmesini önlemek için, batarya en kısa sürede şarj edilmelidir. Bu nedenle, bataryayı uygun bir şarj cihazı ile uyandırmaya çalışınız.  Batarya şarj olmuyorsa gerilim seviyesi batarya koruma sisteminin bataryayı koruduğu bir seviyenin altına düşmüştür.

Uzun depolama süresinden sonra (1 yıl) ve operasyonel kullanımdan önce şunları yapmanız önerilir:

• Bataryayı düşük akım seviyesi ile (2,06A) yeniden dengelemek için 0V’a kadar tamamen deşarj edin.
• Depolamayı takiben kapasite geri kazanımı için tercihen tam bir şarj / deşarj döngüsü gerçekleştirin. Bu işlem yapılmazsa, maksimum kapasiteyi geri kazanmak için kullanımda 2 ila 3 döngü gerekebilir.
• Kullanmadan önce bataryayı tam kapasitede şarj edin.

Batarya bakım ve onarımları için tek yetkili ASPİLSAN Enerji şirketidir. Bataryayı aşağıdaki durumlar dışında bakım ve onarıma tabii tutmayınız.

• Batarya kısa süreli (3 aydan az) depolama durumunda minimum %50 şarj seviyesinde olmalıdır. Depolama süresi sonunda mutlaka tam şarj ve deşarj döngüsü uygulanmalıdır.
• Batarya orta ve uzun vadeli (1 yıla kadar) depolamalarda %100 şarj seviyesinde olmalıdır. Depolama süresi boyunca en fazla 6 ayda bir bakım şarjı yapılmalıdır. Depolama süresi sonunda batarya en az 1 kez tam şarj ve deşarj döngüsüne tabii tutulmalıdır.
