A1 BATARYASI

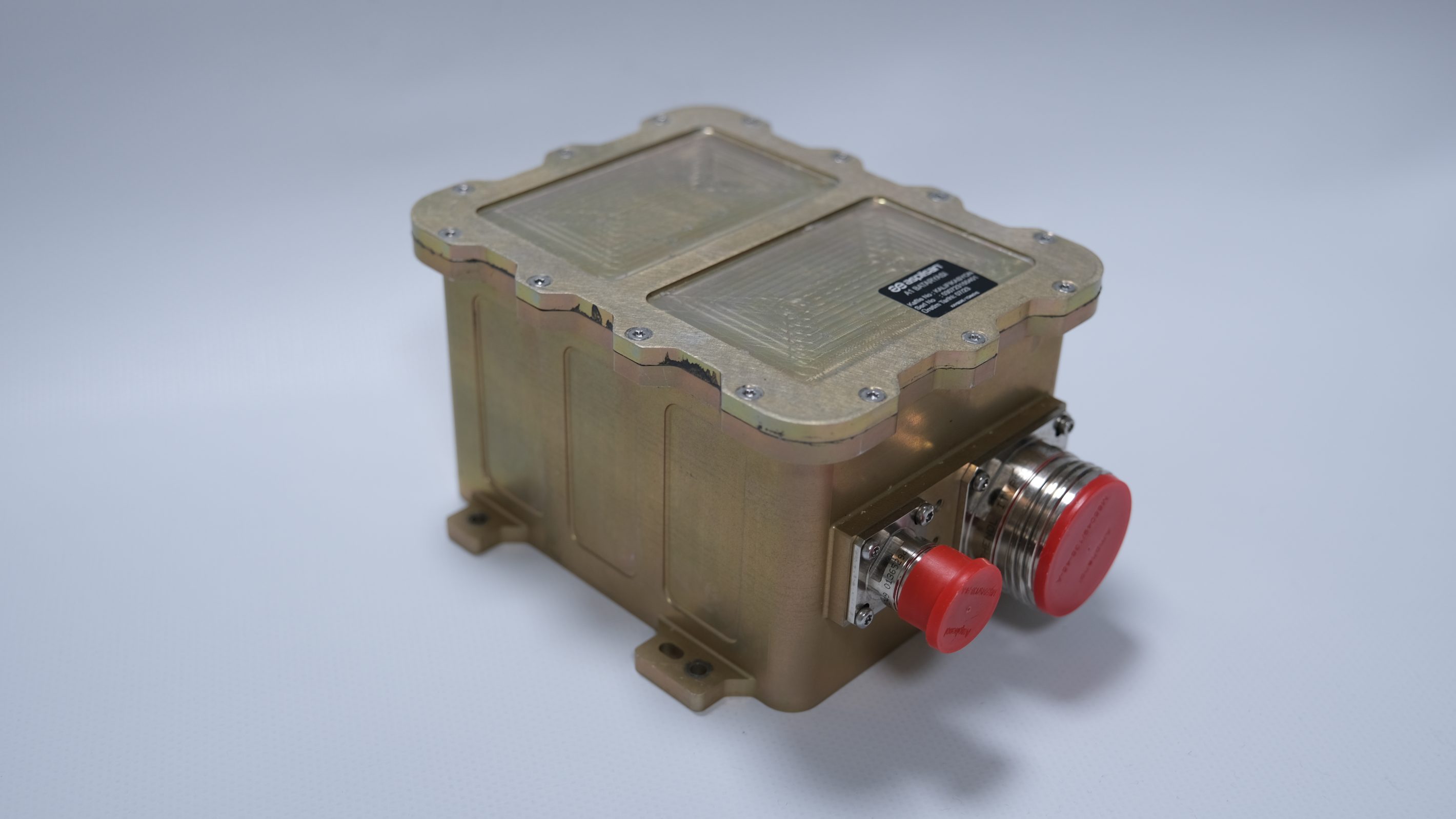

A1 Bataryası içerisinde 28V nominal gerilime sahip lityum iyon batarya bloğu bulunmaktadır. Batarya bloğunda güç konektörü olarak ITVPS02YN25-19P-HG konektör, haberleşme konektörü olarak ITVPS02YN11-35P-HG konektör kullanılmıştır. Bataryada topraklama bağlantısı ve mekanik montaj bağlantı ara yüzleri bulunmaktadır.

Bataryanın güvenli ve uygun değer aralığında kullanımını sağlamak için bu belgedeki tüm tavsiyelere uyulması gerekmektedir. Bataryanın yanlış kullanılması aşırı ısınmasına veya tutuşmasına ve ciddi yaralanmalara neden olabilir. Ek 1 “Batarya Sağlık ve Güvenlik Kuralları” dokümanında listelenen güvenlik kurallarına uyulduğundan lütfen emin olunuz.

İlk kullanımdan önce, bataryanın tamamen şarj edilmesi önerilir. (Voltajı düşük veya 0V olsa bile, batarya koruma devresi ‘uyku modu’ durumuna girmiş olabilir.)

Batarya Şarj İşlemi

Şarj için en uygun ortam sıcaklık değer aralığı 0°C – (+40)°C’dir. Şarj işlemi aşağıdaki gibi yapılmalıdır:

•  A1 Bataryası, şarj cihazı ile uygun değer aralığında şarj edilmelidir. Bu batarya için uygun şarj profili 33.6V/5A ile şarj akımı 100mA’e düşünceye kadar bataryanın şarj edilmesidir.
•  Bataryayı Tablo 2’de belirtilen sıcaklık aralıkları ve şarj şekilleri dışında kullanmak batarya performansını ciddi bir şekilde etkileyebilir.

Batarya Deşarj İşlemi

Deşarj işlemi, bu batarya için Tablo 2’de tanımlandığı şekilde deşarj koşullarına (akım, sıcaklık) uygun olarak yapılmalıdır. Bataryayı belirtilen yük gereksiniminden daha fazla veya belirtilen çalışma sıcak aralığının dışında deşarj etmek, bataryaya zarar verebilir veya performanslarını düşürebilir. Batarya tamamen deşarj olduğunda, elektronik devre bataryanın daha fazla deşarj olmasını önlemek için çıkışını pasif hale getirebilir. Bu durumda çıkış gerilimi 0V olarak görülebilir. Batarya şarj edildikten sonra tekrar kullanıma için çıkışını aktif hale getirecektir.

• Bataryaları sadece üretici tarafından önerilen şarj profilini verebilen şarj cihazları ile şarj ediniz. Harici bir güç kaynağı ile şarj edilmesi durumunda ürün spesifikasyonunda belirtilen şarj gerilim ve akım değerlerini aşmayın. Şarj cihazının CC-CV (Sabit akım-Sabit gerilim) şarj profiline sahip olduğundan emin olun.
• Boşta beklerken ısınmış veya deforme olmuş bataryaları şarj veya deşarj etmeyiniz.

Batarya Tablo 2’de verilen sıcaklık koşullarında ve doğru şarj seviyesi dikkate alınarak depolanmalıdır. Önerilen saklama koşulları +10°C ila +30°C, kuru ve temiz bir yüzeyde ve tercihen orijinal ambalajında saklanmasıdır. +50°C ve 60°C arasındaki kısa depolama dahi, daha yüksek kendi kendine deşarj, daha düşük performans ve iç hücrelerin şişmesine neden olabilir.

İlgili batarya için depolama bakım şarj periyodu %80 şarjlı durumda iken 6 ay’dır. Depolama süresinin sonunda daha fazla “aşırı deşarj durumu” oluşmasını önlemek için minimum %5’lik bir şarj durumu gereklidir, diğer durumlar için lütfen Aspilsan’a danışın. Not: Aşırı deşarj (ürün spesifikasyonunda belirtilen çalışma gerilim aralığının alt limitinde belirtilen değerin altındaki gerilim seviyesi) performansları ciddi ve kesin bir şekilde etkileyebilir. Depolamadan sonra batarya voltajı düşükse veya 0V değerinde ise, batarya koruma devresi ‘uyku moduna’ girmiş olabilir. Böyle bir durumda, bir veya daha fazla hücrenin voltajının, hücrenin zarar görebileceği bir seviyenin altına düşmesini önlemek için, batarya en kısa sürede şarj edilmelidir. Bu nedenle, bataryayı uygun bir şarj cihazı ile şarj ediniz. Eğer batarya şarj olmuyorsa gerilim seviyesi batarya koruma sisteminin bataryayı koruduğu bir seviyenin altına düşmüş demektir. Uzun depolama süresinden sonra (1 yıl) ve operasyonel kullanımdan önce şunları yapmanız önerilir:

• Bataryayı düşük akım seviyesi ile (2,06A) için tamamen deşarj edin.
• Depolamayı takiben kapasite geri kazanımı için tercihen tam bir şarj / deşarj döngüsü gerçekleştirin. Bu işlem yapılmazsa, maksimum kapasiteyi geri kazanmak için kullanımda 2 ila 3 döngü gerekebilir.
• Kullanmadan önce bataryayı tam kapasitede şarj edin.
• Depolama sırasında yapılan her şarj işleminden sonra son sayfada Tablo 3’de verilen Batarya Depolama Şarj Takip Kartı doldurulmalıdır. Bu sayede bataryanın depolama sırasındaki bakımının tavsiye edilene uygun olarak yapılıp yapılmadığı takip edilebilmektedir. Garanti ve kullanım açısından önem arz etmektedir.

Batarya bakım ve onarımları için tek yetkili ASPİLSAN Enerji şirketidir. Bataryayı aşağıdaki durumlar dışında bakım ve onarıma tabii tutmayınız.

• Batarya kısa süreli (3 aydan az) depolama durumunda minimum %50 şarj seviyesinde olmalıdır. Depolama süresi sonunda mutlaka tam şarj ve deşarj döngüsü uygulanmalıdır.
• Batarya orta ve uzun vadeli (1 yıla kadar) depolamalarda %80 şarj seviyesinde olmalıdır. Depolama süresi boyunca en fazla 6 ayda bir bakım şarjı yapılmalıdır. Depolama süresi sonunda batarya en az 1 kez tam şarj ve deşarj döngüsüne tabii tutulmalıdır

Bataryalarda beklenmeyen bir durum oluşması durumunda ASPİLSAN Enerji Sanayi ve Ticaret Anonim Şirketi İletişim adresi aşağıdaki gibidir.

Merkez Şube:

Adres  : Mimarsinan OSB Mahallesi 1. Cadde No:43 Melikgazi / Kayseri

Telefon: +90352 321 12 15-16

Kayseri OSB Şube:

Adres  : 12. Sk. No:8, 38070 Kayseri Osb/Melikgazi/Kayseri

Telefon: (0352) 321 12 15

Mail : destek@aspilsan.com
