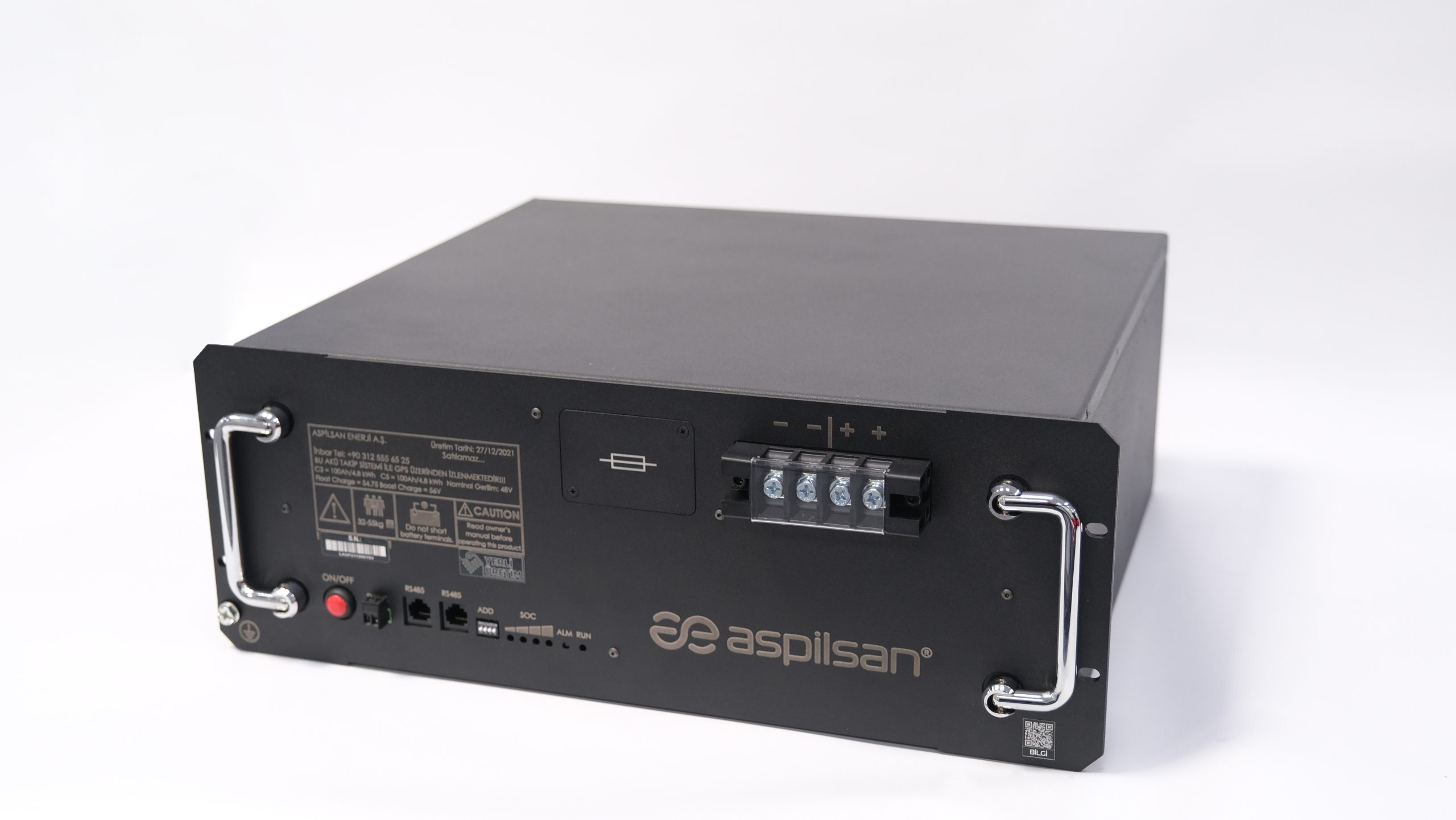

Raf Tipi Batarya

100Ah Telekom bataryası Lityum-Demir Fosfat ( ) kimyada hücrelerden üretilmiştir. Batarya Telekom sektöründe, UPS ve Enerji Depolama Sistemleri ile uyumlu çalışacak şekilde tasarlanmıştır.

Batarya uzun çevrim ömrü sağlamanın yanı sıra 1C akım seviyelerine kadar deşarj akımına izin vermektedir. Bataryanın dahili ısıtıcılı ve ısıtıcısız versiyonu olup ısıtıcılar yardımıyla 0°C altındaki koşullarda şarja izin vermektedir.

Batarya dahili olarak akım sınırlandırma özelliğine sahiptir. Maksimum şarj akımının üzerinde bir akım ile şarj edilmeye çalışıldığı durumda batarya şarj akımını sınırlayarak korumaya girmeden şarj işlemine devam eder.

Bataryaya ait özellikler Tablo 1’de verilmiştir.









Tablo 1: Batarya Özellikleri

Özellikler	Parametreler
Nominal Gerilim	48V
Nominal Kapasite (0.5C Şarj, 0.2C Deşarj @25°C)	100Ah
Çalışma Gerilim Aralığı	40V-54.75V
Şarj Gerilimi	54.75V
Maksimum Sürekli Şarj Akımı	90A* (Yazılım versiyon 2.3 ve 2.4) 70A* (Yazılım versiyon 2.5 ve sonrası)
Modüler Akım (Sınırlandırılmış Şarj Akımı)	10A
Deşarj Kesme Gerilimi	40V
Maksimum sürekli deşarj akımı	100A (1C)
Çalışma Sıcaklık Aralığı	Deşarj: -20°C~+60°C
	Şarj: -15°C~55°C (Dahili ısıtıcılı versiyonlar) Şarj: 0°C~55°C (Isıtıcısız versiyonlar)
Çevrim Ömrü	25°C  de  0,5C Yük altında %80DoD’de 3500 çevrim sonunda; Kapasite ≥ %80
Fonksiyonel Özellikler
Dahili Isıtıcı	Var
BMS Koruma Fonksiyonları	Düşük/Yüksek Hücre Gerilimi Koruması, Deşarjda/Şarjda Aşırı Akım Koruması, Deşarjda/Şarjda Düşük Sıcaklık Koruması, Deşarjda/Şarjda Yüksek Sıcaklık Koruması Kısa Devre Koruması, Vb.
Haberleşme Protokolü	MODBUS RTU (RS485 hattı üzerinde 3V3 lojik seviyede)
Paralel Bağlama	6 batarya paralel bağlanabilmektedir.
LED Göstergeler	ALM / RUN / SOC
Mekanik Özellikler
Boyutlar	Genişlik: 444mm
	Derinlik: 395mm
	Yükseklik: 175mm
Ağırlık	47 ±2 kg
Terminal	M6 (Sıkma Torku Değeri: 4 N.m)
Kurulum Metodu	Rack ve Lamposed Tipi
Bağlantı Arayüzü	M6 Pubuç, (Minimum 16  kablo ile)

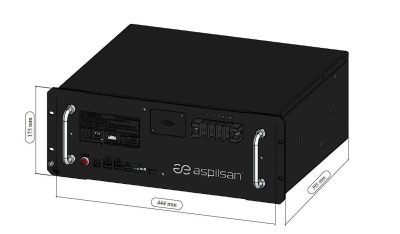

Batarya dış kasa boyutları (G x D x Y): 444mm x 395mm x 175mm şeklindedir. Batarya boyutlarına ait görsel Şekil 1 ‘de verilmiştir.



Şekil 1: Batarya Dış Kasa Boyutları

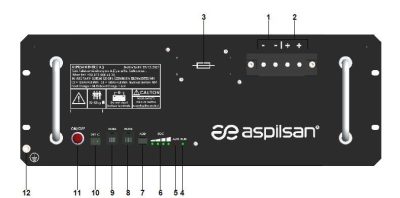

Batarya ön panelinde batarya kontrollerini kolaylaştıracak birçok alt bileşen bulunmaktadır. Batarya ön panele ait görsel Şekil 2’de verilmiştir.

Şekil 2: Batarya Ön Panel

Negatif Güç Terminali ( 1 Numara): Bataryanın negatif güç çıkışını temsi eder.

Pozitif Güç Terminali ( 2 Numara): Bataryanın pozitif güç çıkışını temsi eder.

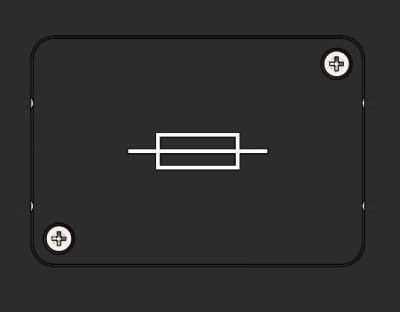

Sigorta Kutusu (3 Numara):  Bataryada üçüncü seviye koruma olarak sigorta kullanılmaktadır. Sigorta kutusu, olası bir problemde sigortanın atması halinde sigortaya kolay erişimi sağlamak için tasarlanmıştır. Sigorta kutusuna ait görsel Şekil 3’te verilmiştir

Şekil 3: Sigorta Kutusu

RUN Göstergesi (4 Numara): Bataryanın çıkışının açık/kapalı durumu bildiren göstergedir. LED sürekli yeşil yanıyor ise batarya çıkışı açık, LED hiç yanmıyor ise batarya çıkışı kapalı anlamına gelmektedir.

ALARM Göstergesi (5 Numara): Bataryada bir koruma durumu gerçekleştiğinde kırmızı renkteki LED yanıp sönmektedir. Hangi koruma durumlarında LEDin yanacağı ile ilgili bilgi 3.1. Alarm durumları başlığı altında verilmiştir

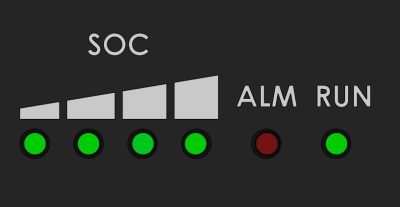

Şarj Durum Göstergesi-SOC (6 Numara):  Bataryanın kapasitesini %25’li oranlarla göstermektedir. Ön panel üzerinde bulunan ON/OFF butonuna bir kez kısa basıldığında 5sn boyunca kapasite seviyesini göstermektedir. Şekil 4’te ön panel görseli paylaşılmıştır.

Şekil 4: SOC /ALM / RUN Ön Panel

DIP Switch- ADDR (7 Numara):  Bataryaların haberleşme adresleri bu bölümde ayarlanır.

RJ-45 Haberleşme Konnektörü (8-9 Numara):  CAT6 kablo yardımıyla bilgisayara(lara) bağlanarak, ASPİLSAN ARAYÜZ aracılığı ile bataryayı(ları) izlemeyi sağlamaktadır.

Kuru Kontak Konnektörü (10 Numara):  Bataryadaki kritik alarm durumlarında kullanıcıya doğrudan bilgi aktarımını sağlamaktadır.

AÇMA/KAPAMA Butonu (11 Numara):  Bataryanın çıkışını manuel olarak açıp kapamaya, SOC durumunun gözlenmesini sağlamaktadır.

Topraklama Terminali (12 Numara):  Toprak bağlantısı M6 vida ile toprak terminaline bağlanmaktadır. Sıkma Tork Değeri 4 N.m olarak ayarlanmalıdır.

• Batarya kurulumundan önce bataryaya bağlı aktif cihazların bağlantısını sökünüz.
• Batarya kurulumu öncesi üzerinizde bulunan yüzük, kolye, saat vb. gibi iletken objeleri çıkarınız. Kurulum için yalıtkan eldiven kullanın.
• Batarya terminallerine ters gerilim uygulamayın.
• Batarya pozitif ve negatif terminallerini birbirine iletken madde ile bağlamayınız, terminali kısa devre yaptırmayın.

• Farklı kimyadaki (kurşun asit aküler gibi), farklı modeldeki, farklı kapasitedeki ve farklı üreticilere ait bataryalar ile aynı anda kullanmayınız.
• Üç aydan daha uzun süren depolamanın ardından kullanmadan önce standart şarj yöntemi ile şarj ediniz. Altı aydan uzun süren depolamaların ardından batarya kapasitesini test ediniz.
• Çalışma sırasında batarya alışılmadık bir koku çıkarırsa, ısınırsa, şekli değişirse veya başka herhangi bir anormal durum görünürse, bataryanın bağlantısını kesin. Bu sorunlardan herhangi biri gözlemlenirse lütfen ASPİLSAN Enerji A.Ş ile iletişime geçiniz.

Bataryanın güvenli bir şekilde çalışması için aşağıda yer alan önerilere uyulmalıdır.

1.1. Taşıma Sırasında Alınacak Önlemler

• Açmayınız veya sökmeyiniz.
• Isıya veya aleve maruz bırakmayınız.
• Bataryayı orijinal ambalajında saklayınız
• Çıkış terminallerini kısa devre yapmayınız.
• Batarya kutuplarına yakın iletken parçalar koymaktan kaçının
• Sıvı temasından kaçınınız. Suya atmayınız.
• Fiziksel baskı veya kuvvet uygulamayınız.
• Li-Ion batarya taşıma işlemleri için kullanılan UN numarası UN3480’dir ( Batarya yalnız taşınırken).
• UN3480 batarya gönderimleri için lütfen IATA paketleme yönergesi 965’e bakın.
• Ekipmanda bulunan veya cihazla birlikte verilen Li-Ion Bataryalar için UN numarası UN 3481’dir.
• Cihazla birlikte verilen UN3480 batarya gönderimi için lütfen IATA paketleme yönergesine 966 bakın.
• Ekipmanda bulunan UN3480 batarya gönderimi için lütfen IATA paketleme yönergesine 967 bakın.
• Her durumda, lütfen nakliye için yerel kurallara bakın.

1.2. Şarj ve Deşarj Sırasında Alınacak Önlemler

• Batarya için tasarlanmış özel şarj cihazını kullanınız.
• Şarj işlemi öncesi, bataryayı şarj etmek için kullanılacak cihazın şarj parametre ayarlarına dikkat ediniz.
• Şarj sırasında kutupları ters çevirmeyiniz.
• Batarya montajında kullanılacak tornavida vb. gibi iletken aletlerle kısa devre etme riskine karşı gerekli önlemleri alınız.
• Tablo 1’de verilen değer aralıklarının dışında şarj ve deşarj etmeyin.

1.3. Depolama Sırasında Alınacak Önlemler

• Bataryaları üst üste depolamayınız.
• %50 SOC seviyesinde 25°C sıcaklık altında maksimum üç ay depolanabilmektedir.
• Üç aydan daha uzun süren depolamanın ardından kullanmadan önce standart şarj yöntemi ile şarj ediniz. Altı aydan uzun süren depolamaların ardından batarya kapasitesini test ediniz.
• Bataryayı sökmeyin, hasar vermeyin. Onarım için üretici firmaya başvurun.
• Bataryayı yüksek sıcaklığa mazur bırakmayınız. Ateş ile yaklaşmayınız, ateş içerisine atmayınız.
• Bataryayı yüksek sıcaklık yayan cisimlerden (soba, kalorifer v.b.) uzak tutunuz.
• Bataryayı nemli(rutubetli) ortamlarda depolamayınız.
• Bataryayı suya veya yoğuşmaya maruz bırakmayın.
• Bataryayı yüksek seviyede mekanik baskıya maruz bırakmayın. Bataryaları üst üste koymayınız.

Bataryaya ait herhangi bir sorunuz olması durumunda destek@aspilsan.com mail adresine danışabilirsiniz.

• Bataryaları sadece üretici tarafından önerilen şarj profilini verebilen şarj cihazları ile şarj ediniz. Harici bir güç kaynağı ile şarj edilmesi durumunda ürün spesifikasyonunda belirtilen şarj gerilim ve akım değerlerini aşmayın. Şarj cihazının CC-CV (Sabit akım-Sabit gerilim) şarj profiline sahip olduğundan emin olun.
• Boşta beklerken ısınmış veya deforme olmuş bataryaları şarj veya deşarj etmeyiniz.

• Depolama işleminden önce depolama süresine bakılmaksızın bataryayı mutlaka en az %50 SoC değerine kadar şarj edin.
• 6 Aydan uzun süreli depolama tavsiye edilmez, ancak 6 aydan daha uzun bir süre depolama yine de gerekli ise bataryayı tam şar ile doldurmadan depolamaya bırakmayın.
• Bataryayı sökmeyin, hasar vermeyin. Onarım için üretici firmaya başvurun.
• Bataryayı yüksek sıcaklığa mazur bırakmayınız. Ateş ile yaklaşmayınız, ateş içerisine atmayınız.
• Bataryayı yüksek sıcaklık yayan cisimlerden (soba, kalorifer v.b.) uzak tutunuz.
• Bataryayı nemli(rutubetli) ortamlarda depolamayınız.
• Bataryayı suya veya yoğuşmaya maruz bırakmayın.
• Bataryayı yüksek seviyede mekanik baskıya maruz bırakmayın. Bataryaları üst üste koymayınız.

Bataryalarda beklenmeyen bir durum oluşması durumunda ASPİLSAN Enerji Sanayi ve Ticaret Anonim Şirketi İletişim adresi aşağıdaki gibidir.

Merkez Şube:

Adres  : Mimarsinan OSB Mahallesi 1. Cadde No:43 Melikgazi / Kayseri

Telefon: +90352 321 12 15-16

Kayseri OSB Şube:

Adres  : 12. Sk. No:8, 38070 Kayseri Osb/Melikgazi/Kayseri

Telefon: (0352) 321 12 15

Mail : destek@aspilsan.com
