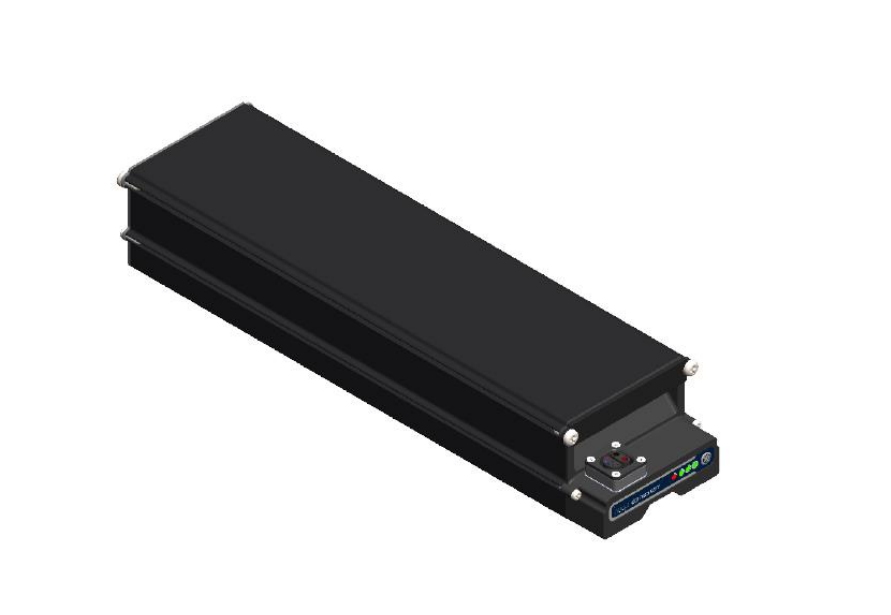

BOQU E-SCOOTER BATARYASI

BB BOQU E-SCOOTER Bataryası içerisinde 48V nominal gerilime sahip lityum iyon batarya
bloku bulunmaktadır.

Tablo 2. Batarya Özellikleri



Nominal Gerilim	48V
Nominal Kapasite	20Ah
Gövde Malzemesi	Alüminyum Kutu
Gövde Rengi	Siyah
Standard Deşarj Akımı	20A (Oda sıcaklığında devamlı)
Maksimum Deşarj Akımı	25A
Standard Şarj (20˚C ±5˚C’de) /	Batarya 54.6V / 10A (maks.) ile şarj akımı 600mA’e düşünceye kadar.
Ağırlık (g)	4950gr ± 50gr
Koruma	Aşırı  Şarj,  Aşırı  Deşarj,  Şarjda  ve  Deşarjda  Aşırı  Akım,  Şarjda  ve Deşarjda Yüksek ve Düşük Sıcaklık Korumaları ve Kısa Devre Koruması
Çalışma Sıcaklık Aralığı	Şarj	0°C ile +60°C
	Deşarj	-20°C ile +60°C
Çalışma Sıcaklık Aralığı Depolama Sıcaklığı	0°C ~ 35°C
Standartlar

İlk Kullanım ve Çalıştırma



İlk kullanımdan önce, bataryanın tamamen şarj edilmesi önerilir. (Voltajı düşük veya 0V olsa bile, batarya koruma devresi ‘uyku modu’ durumuna girmiş olabilir.)

Bataryada herhangi bir koruma aktif değil ise; Tablo 1’e uygun şekilde hazırlanmış konektör yardımıyla çıkış açarak şarj ve deşarja izin verebilir.

Batarya Şarj İşlemi

Şarj için en uygun sıcaklık değer aralığı 0°C ila 30°C‘dir. Şarj işlemi aşağıdaki gibi yapılmalıdır:

• BB BOQU E-SCOOTER Bataryası, şarj cihazı ile uygun değer aralığında şarj Bu batarya için uygun şarj profili 54.6V/10A (maks.) ile şarj akımı 600mA’e düşünceye kadar bataryanın şarj edilmesidir. Bu işlem için Aspilsan Enerji tarafından onaylı şarj cihazı kullanılması gerekir.
• Batarya şarj olurken ilgili şarj seviyesinde mevcut SoC’i yüzde 25’lik dilimlerde gösterecektir.
• Bataryayı Tablo – 2’de belirtilen sıcaklık aralıkları ve şarj şekilleri dışında kullanmak batarya performansını ciddi bir şekilde

Uyarı: Batarya, harici dc güç kaynağı ile şarj edileceği durumda; maksimum gerilim ve maksimum akım değerleri aşılmadan şarj edilebilir.

Batarya Deşarj İşlemi

Deşarj işlemi, bu batarya için Tablo-2’de tanımlandığı şekilde deşarj koşullarına (akım, sıcaklık) uygun olarak yapılmalıdır.

Bataryayı belirtilenden daha yüksek yükte veya daha yüksek sıcaklıkta deşarj etmek, bataryaya zarar verebilir veya performanslarını düşürebilir.

Bataryanın herhangi bir koruma fonksiyonunun aktif olduğu durumda, kontrolsüz rejeneratif yüke maruz bırakıldığı durumda batarya zarar görebilir.

Batarya sistemde kullanılırken oluşabilecek rejeneratif yükün motor sürücü tarafından regüle edilerek bataryaya iletileceği kabulü ile tasarım gerçekleştirilmiştir.

Batarya tamamen deşarj olduğunda, elektronik devre bataryanın daha fazla deşarj olmasını önlemek için çıkışını pasif hale getirebilir. Bu durumda çıkış gerilimi 0V olarak görülebilir. Batarya şarj edildikten sonra tekrar kullanım için çıkışını aktif hale getirecektir.

Uyarı: Bataryanın deşarj korumasına girmesi durumunda kendini korumaya alıp çıkışını kapatacaktır. Koruma durumunda olup olmadığı led göstergesinde 3. Seviyedeki Ledin yanıp sönmesiyle ifade edilir. Bataryanın korumadan çıkmaması durumunda 10 saniyeden uzun bir süre   boyunca   bataryanın   şarj   görmesi   gerekebilir.   İşlem   sonrasında   batarya   normal fonksiyonlarıyla çalışmaya devam edecektir.

Batarya Depolama Bilgisi

Batarya Tablo-2’de verilen sıcaklık koşullarında ve doğru şarj seviyesi dikkate alınarak depolanmalıdır. Önerilen saklama koşulları +10°C ila +30°C, kuru ve temiz bir yüzeyde ve tercihen orijinal ambalajında saklanmasıdır. +50°C ve 60°C arasındaki kısa depolama dahi, daha yüksek kendi kendine deşarj, daha düşük performans ve iç hücrelerin şişmesine neden olabilir.

• Depolama bakım şarj periyodu: 6 ay (Tam şarjlı durumda iken)
• Hücrelerin kendi kendine deşarjı (şarj durumu ne kadar yüksek olursa, kendi kendine deşarj oranı o kadar yüksek olur).

Depolama süresinin sonunda daha fazla “Aşırı deşarj durumu” oluşmasını önlemek için minimum %5’lik bir şarj durumu gereklidir.

Diğer durumlar için lütfen Aspilsan’a danışın.



Not: Aşırı deşarj (“Ürün Spesifikasyonunda Belirtilen Çalışma Gerilim Aralığının Alt Limitinde Belirtilen Değerin Altındaki Gerilime batarya”) performansları ciddi ve kesin bir şekilde etkileyebilir.

Depolamadan sonra batarya voltajı düşükse veya 0V değerinde ise, batarya koruma devresi ‘uyku moduna’ girmiş olabilir. Böyle bir durumda, bir veya daha fazla hücrenin voltajının, hücrenin zarar görebileceği bir seviyenin altına düşmesini önlemek için, batarya en kısa sürede şarj edilmelidir. Bu nedenle, bataryayı uygun bir şarj cihazı ile şarj ediniz. Batarya şarj olmuyorsa gerilim seviyesi batarya koruma sisteminin bataryayı koruduğu bir seviyenin altına düşmüştür.



Uzun depolama süresinden sonra (1 yıl) ve operasyonel kullanımdan önce şunları yapmanız önerilir:

• Bataryayı düşük akım seviyesi ile (2,06A) yeniden dengelemek için 0V’a kadar tamamen deşarj
• Depolamayı takiben kapasite geri kazanımı için tercihen tam bir şarj / deşarj döngüsü gerçekleştirin. Bu işlem yapılmazsa, maksimum kapasiteyi geri kazanmak için kullanımda 2 ila 3 döngü
• Kullanmadan önce bataryayı tam kapasitede şarj
• Depolama sırasında yapılan her şarj işleminden sonra son sayfada Tablo 3’te verilen Batarya Depolama Şarj Takip Kartı doldurulmalıdır. Bu sayede bataryanın depolama sırasındaki bakımının tavsiye edilene uygun olarak yapılıp yapılmadığı takip Garanti ve kullanım açısından önem arz etmektedir.

• Batarya kurulumundan önce bataryaya bağlı aktif cihazların bağlantısını sökünüz.
• Batarya kurulumu öncesi üzerinizde bulunan yüzük, kolye, saat vb. gibi iletken
  objeleri çıkarınız. Kurulum için yalıtkan eldiven kullanın.
• Batarya terminallerine ters gerilim uygulamayın.
• Batarya pozitif ve negatif terminallerini birbirine iletken madde ile bağlamayınız,
  terminali kısa devre yaptırmayın.

• Farklı kimyadaki (kurşun asit aküler gibi), farklı modeldeki, farklı kapasitedeki ve farklı
  üreticilere ait bataryalar ile aynı anda kullanmayınız.
• Üç aydan daha uzun süren depolamanın ardından kullanmadan önce standart şarj
  yöntemi ile şarj ediniz. Altı aydan uzun süren depolamaların ardından batarya
  kapasitesini test ediniz.
• Çalışma sırasında batarya alışılmadık bir koku çıkarırsa, ısınırsa, şekli değişirse veya
  başka herhangi bir anormal durum görünürse, bataryanın bağlantısını kesin. Bu
  sorunlardan herhangi biri gözlemlenirse lütfen ASPİLSAN Enerji A.Ş ile iletişime
  geçiniz.

Bataryanın güvenli ve uygun değer aralığında kullanımını sağlamak için bu belgedeki tüm
tavsiyelere uyulması gerekmektedir.
Bataryanın yanlış kullanılması aşırı ısınmasına veya tutuşmasına ve ciddi yaralanmalara
neden olabilir.

Bataryaya ait herhangi bir sorunuz olması durumunda destek@aspilsan.com mail adresine danışabilirsiniz.

• Bataryaları sadece üretici tarafından önerilen şarj profilini verebilen şarj cihazları ile
  şarj ediniz. Harici bir güç kaynağı ile şarj edilmesi durumunda ürün spesifikasyonunda
  belirtilen şarj gerilim ve akım değerlerini aşmayın. Şarj cihazının CC-CV (Sabit akımSabit gerilim) şarj profiline sahip olduğundan emin olun.
• Boşta beklerken ısınmış veya deforme olmuş bataryaları şarj veya deşarj etmeyiniz.

• Bataryayı sökmeyin, hasar vermeyin. Onarım için üretici firmaya başvurun.
• Bataryayı yüksek sıcaklığa maruz bırakmayınız. Ateş ile yaklaşmayınız, ateş
  içerisine atmayınız.
• Bataryayı yüksek sıcaklık yayan cisimlerden (soba, kalorifer v.b.) uzak tutunuz.
• Bataryayı nemli(rutubetli) ortamlarda depolamayınız.
• Bataryayı suya veya yoğuşmaya maruz bırakmayın.
• Bataryayı yüksek seviyede mekanik baskıya maruz bırakmayın. Bataryaları üst üste
  koymayınız.

• Batarya bakım ve onarımları için tek yetkili ASPİLSAN Enerji şirketidir. Bataryayı aşağıdaki
  durumlar dışında bakım ve onarıma tabii tutmayınız.
•  Batarya kısa süreli (3 aydan az) depolama durumunda minimum %50 şarj seviyesinde
  olmalıdır. Depolama süresi sonunda mutlaka tam şarj ve deşarj döngüsü
  uygulanmalıdır.
• Batarya orta ve uzun vadeli (1 yıla kadar) depolamalarda %100 şarj seviyesinde
  olmalıdır. Şarj süresi boyunca en fazla 6 ayda bir bakım şarjı yapılmalıdır. Depolama
  süresi sonunda batarya en az 1 kez tam şarj ve deşarj döngüsüne tabii tutulmalıdır.

Bataryalarda beklenmeyen bir durum oluşması durumunda ASPİLSAN Enerji Sanayi ve Ticaret Anonim Şirketi İletişim adresi aşağıdaki gibidir.

Merkez Şube:

Adres  : Mimarsinan OSB Mahallesi 1. Cadde No:43 Melikgazi / Kayseri

Telefon: +90352 321 12 15-16

Kayseri OSB Şube:

Adres  : 12. Sk. No:8, 38070 Kayseri Osb/Melikgazi/Kayseri

Telefon: (0352) 321 12 15

Mail : destek@aspilsan.com
